Schaltanlagen

Wir planen und bauen Schaltanlagen zur Turbinen- und Kraftwerkssteuerung, dabei decken wir hauptsächlich den Leistungsbereich von 0,5 - 250 kW ab. Unserer Philosophie folgend, sind diese Schaltanlagen möglichst einfach und übersichtlich aufgebaut. Das heißt zum Beispiel, eine SPS nur dort zu verwenden wo es auch wirklich notwendig ist. Bei den zu erwartenden, sehr langen Betriebsdauern von Wasserkraftanlagen, die im Bereich von mehreren Jahrzehnten liegen, ist es in unserem Kundenkreis schon oft vorgekommen, das nach 10 - 15 Jahren für die dort verbaute SPS Ersatzteile nur schwer zu bekommen sind, Programmiergeräte nicht mehr vorhanden oder schlicht kein Personal mit dem entsprechenden Know- How zur Verfügung steht.

Für unsere Schaltanlagen setzen wir hauptsächlich Generator- Schutzgeräte Deif Multi- Line ein. Diese Geräte sind in der Lage, bei minimalem äußerem Aufwand die gesamte Turbinenanlage zu überwachen, zu schützen und zu steuern.
Das Multi- Line vereinigt in einem Gerät alle von den Elektrizitätswerken verlangten Überwachungen wie Über- Unterspannung, Über- Unterfrequenz, Überstrom, Phasenverschiebung usw. Dabei sind diese Geräte zugelassen von allen wichtigen Zulassungs- und Klassifizierungsstellen, vor allem im Hochseebereich, wo besonders strenge Anforderungen herrschen. Darüber hinaus bieten diese Geräte Zugriff über genormte Schnittstellen wie Mod- Bus, TCP/ IP, RS 232 usw. und sind daher für eine Datenfernübertragung und Visualisierung der Anlage hervorragend geeignet.
Zu unseren Leistungen gehören neben dem eigentlichen Schaltschrankbau, auch die gesamte Elektroplanung auf Basis modernster CAD- Systeme und die betriebsfertige Montage.
Für die Verdrahtung der Anlagen verwenden wir grundsätzlich nur Klemmen mit Käfigzugfedern der Fa. Wago, da nur dieses System eine unbedingte Zuverlässigkeit über viele Jahre bietet. Bei der Kabelverlegung im Schaltschrank kommt nur noch das innovative Schienensystem der Fa. Lütze zum Einsatz.

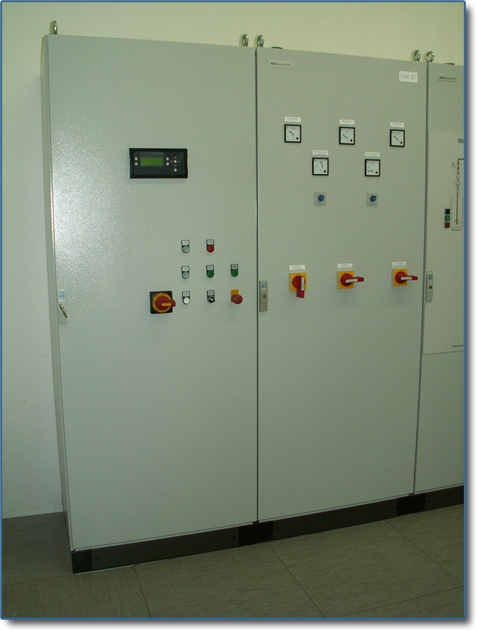

Schaltanlage für eine 35 kW Energie- Rückgewinnungsanlage.

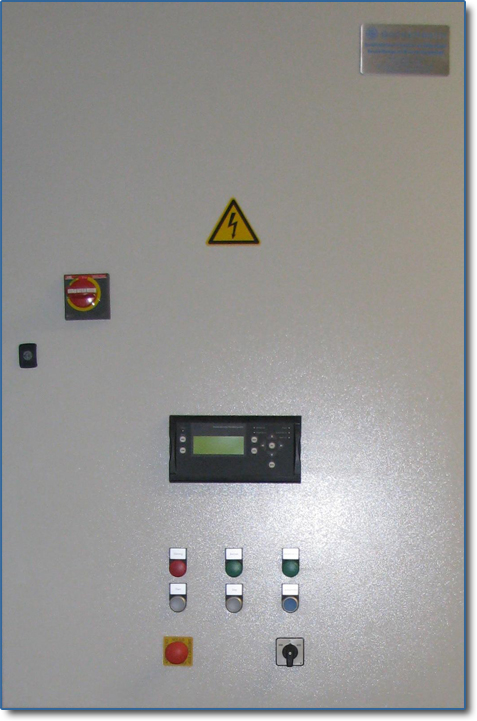

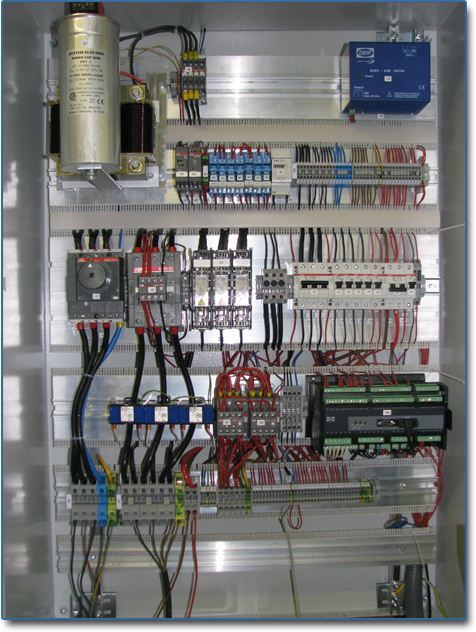

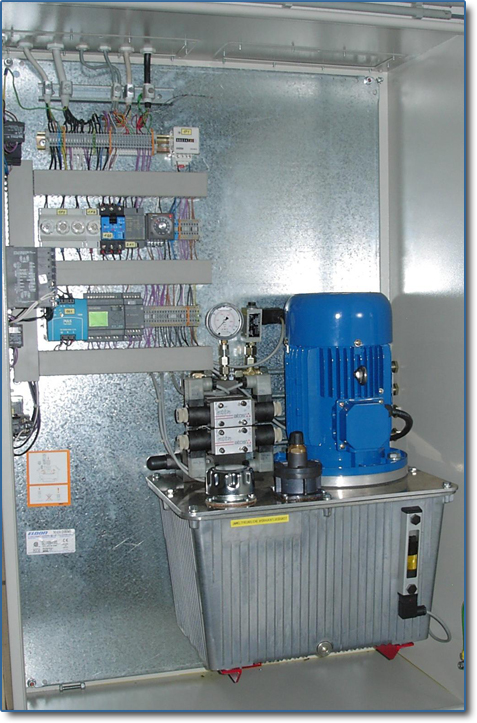

Schaltanlage für eine 50 kW Energie- Rückgewinnung.		Steuerung für einen hydraulischen Knickarm- Rechenreiniger inkl. Klein SPS Siemens Logo. Die Steuerung des Rechenreinigers erfolgt wahlweise über ein Zeitrelais oder Differenz- Messung mit Ultraschall- Pegelsonden.

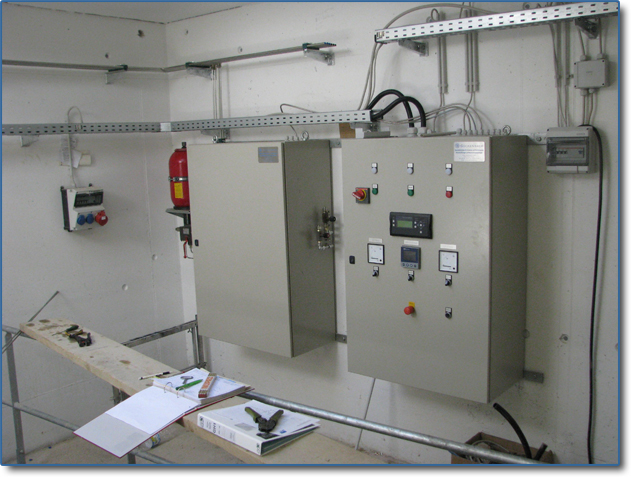

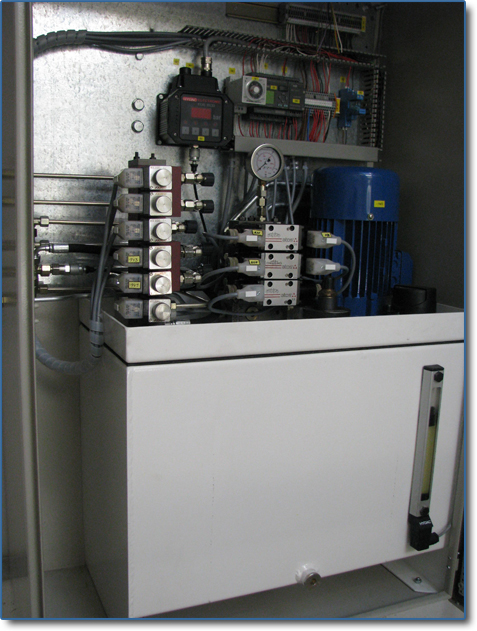

Elektrische und Hydraulische Steuerung der Turbinenanlage Hasteschmillen in Luxembourg, (im Bau).		Hydraulik, Hasteschmillen. Mit dieser Schaltanlage werden die Turbine, der Rechenreiniger und das hydraulische Schützentor gesteuert bzw. versorgt.

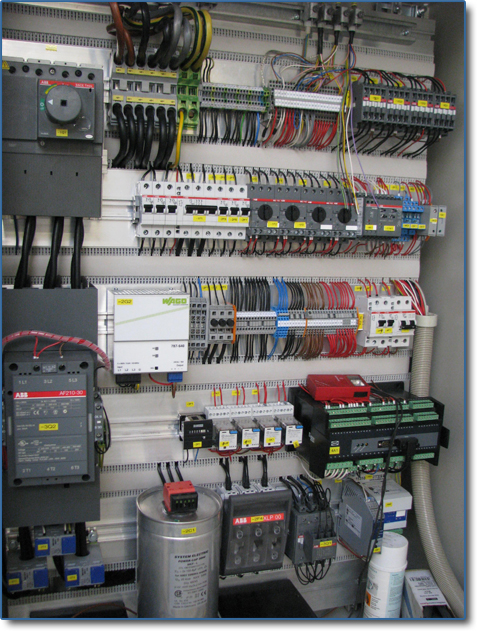

Elektrische Anlage, Hasteschmillen, (im Bau).
