Reparatur eines Weißmetall- Gleitlagers

Hier hätte, streng genommen, auch die Welle überholt werden müssen, ein Ausbau wäre aber unvertretbar kostenintensiv gewesen und hätte praktisch den Abriss des Turbinenhauses bedeutet. Nach unserer Erfahrung hält eine solche Reparatur bei entsprechender Pflege (Schmierung!) wenigstens 5-10 Jahre Dauerbetrieb. Wenn ein neuerlicher Verschleiß rechtzeitig festgestellt wird und die Welle keinen zusätzlichen Schaden nimmt kann diese Lagerung nahezu unbegrenzt weiterbetrieben werden.

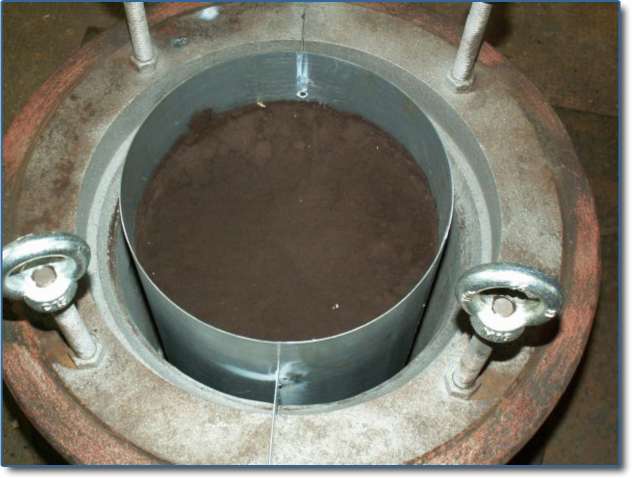

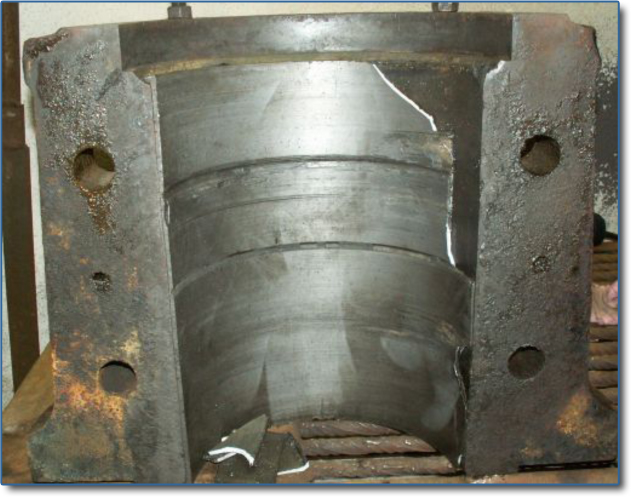

Das stark verschlissene Weißmetall- Gleitlager einer vertikalen Francisturbine. Wellendurchmesser 280 mm. Das Lager dient zur radialen Führung der Laufradwelle oberhalb des Laufrades.		Das Lager nach dem Ausbrennen und vorbereitet zum Ausguss, in der Mitte der Gußkern aus Blech und verfüllt mit Gußsand. Zur gründlichen Reinigung ist das Lager zusätzlich sandgestrahlt.

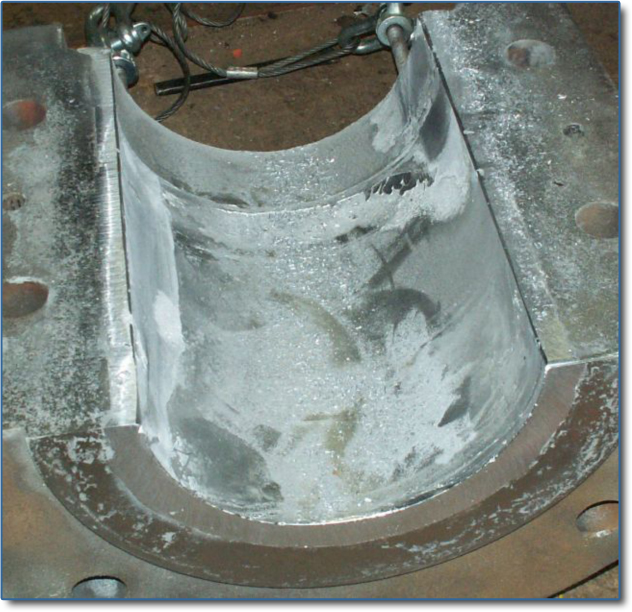

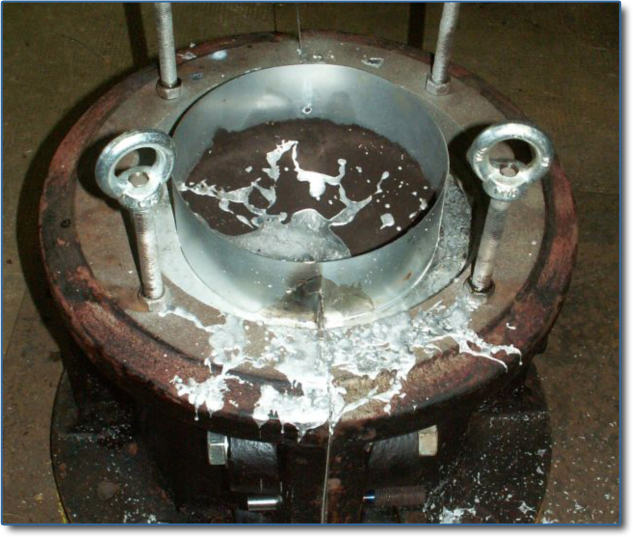

Unmittelbar nach dem Ausgießen.		Hier ist das Lager entformt und verputzt, bereit zum Feinbohren.

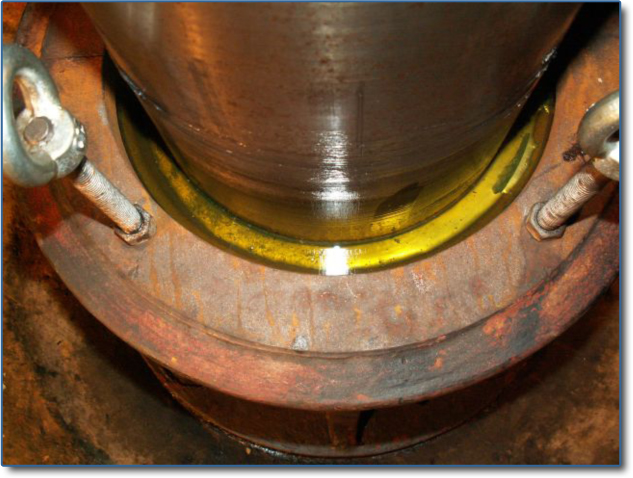

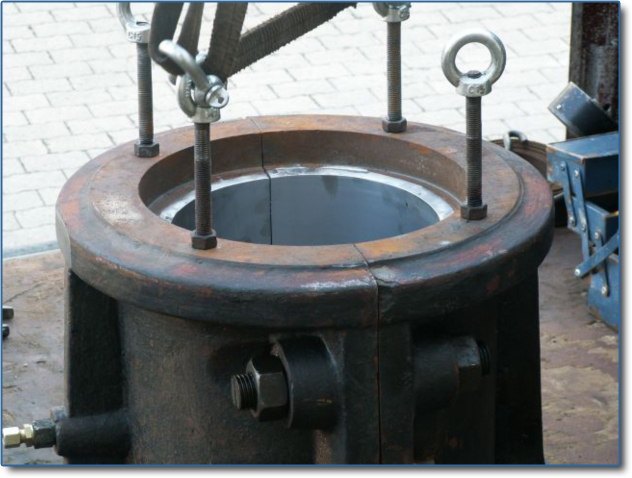

Das Lager bereit zum Einbau.		Inbetriebnahme mit Getriebeöl, im Regelbetrieb wird das Lager mit Fett über eine elektrische Fettpumpe versorgt.
